VCPLab

Art.-Nr.: 401.0003.05
Abbildung kann vom Original abweichen.
Technische Daten
Maße (B x T x H)1150 x 380 x 1070 mm
Gewicht77 kg
Versorgungsspannung100 - 240 V
50 - 60 Hz
Leistungsaufnahmemax. 100 Watt
Auflösung≙ 0,1% des Bildfeldes
BeleuchtungLED
Kamera*1-2 Kameras
Messbereichbis zu max. 48 mm Außendurchmesser
Normgerechtes MessenEN 50396 HD 605 ICEA S-94-649-2000 IEC 60502 -1 IEC 60811 -201; -202; -203 IEC 60840 LV112 (A Factor)
Datenblatt
Datenblatt


Für Kabelproben bis 48 Millimeter Außendurchmesser

Der VCPLab ist ein kamerabasiertes System zur Messung von Kabelgeometrien an Isolierhüllen und Mänteln. Integrierte hochauflösende Sensoren ermöglichen äußerst genaue Messungen sowohl sehr dünner Adern kleiner als 1 Millimeter Außendurchmesser bis zu Manteldicken mit einem Außendurchmesser von 48 Millimetern.


Gerätedetails


  • Gehäuse als Abschottung gegen Fremdlicht
  • Zentrales Bedienteil
  • Halbautomatische Fokussierung und Belichtung
  • Vibrationssicherheit
  • Quasi schattenfreie Durchlichtbeleuchtung
  • Optimale Systemzustände für Beleuchtung, Optik und Kamera
  • Messungen sind mit 2 Kameras möglich
  • Variable Fokussierung für 2D Messungen im Labor
  • Äußerst genaue Messungen durch integrierte hochauflösende Sensoren
  • Standardisierte Einzelkomponenten
  • Sehr einfacher Messvorgang
  • Normgerechtes Messen gemäß IEC 60811-201; -202; -203
  • Passende Software VELOX und CAQ-System ProCable

Optional

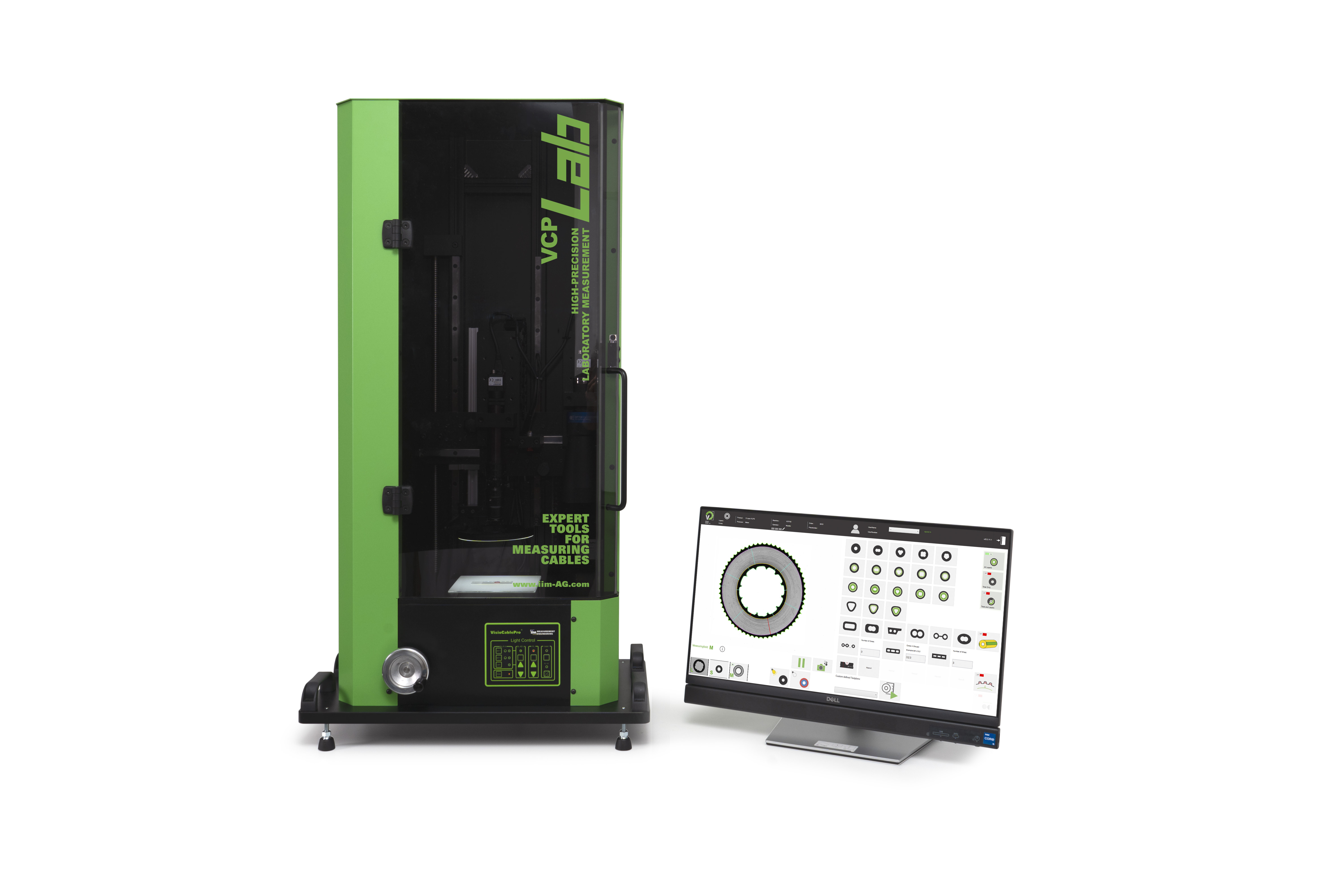

VCPLab inklusive All-In-One Windows PC



*die geeignetste Konfiguration kann nur mit Angabe Ihres minimalen und maximalen Außendurchmessers (AD) ermittelt werden
