Messgerät für Extrusionswerkzeuge VCPEx+ Stativ

Technische Daten

Maße (BxTxH) 400 x 460 x 630 mm
Gewicht 15 kg
Versorgungsspannung 100 - 240 V / 50 - 60 Hz
Leistungsaufnahme max. 100 Watt
Auflösung ≙ 0,1% des Bildfeldes
Beleuchtung Homogene Beleuchtung by LUMIMAX®
Kamera Ein Messbereich,
konfigurierbar
Messbereich bis zu 35 mm Lochdurchmesser


Stand-Alone System zum hochpräzisen und schnellen Messen von großen Drahtführungen und Mundstücken

Das VCPEx+ Stativ ist ein kamerabasiertes System zur Messung von großen Drahtführungen und Mundstücken – durch dieses Messsystem kommen nur bedienerunabhängig geprüfte Werkzeuge in den Produktionseinsatz. Das VCPEx+ Stativ ist speziell für den Einsatz in der Produktion, in der Werkzeugausgabe und im Labor geeignet.



Stellen Sie Ihre Produktqualität bereits am Anfang vor dem Herstellungsprozess sicher.



Mögliche Messergebnisse

  • Maximaler, minimaler und mittlerer Innendurchmesser
    (Hierdurch kann eine Verformung und eine Abnutzung der Werkzeuge erkannt werden - die Drähte werden undefiniert überextrudiert und es kann zu Wandstärkenunterschreitungen kommen.)

Gerätedetails

  • Messgerät für große Extrusionswerkzeuge bis 35 mm Lochdurchmesser
  • Automatisiertes Messverfahren
  • Fokusindikator ermöglicht das einfache Einstellen des Fokus
  • Homogene Durchlichtbeleuchtung - made by iiM AG - für die ideale Darstellung der zu messenden Öffnung
  • Der Einfluss des Benutzers ist auf ein Minimum reduziert
  • Robuster, ergonomischer Aufbau
  • Ideale Ergänzung zum 2 Kamerasystem VCPEx+

Optional

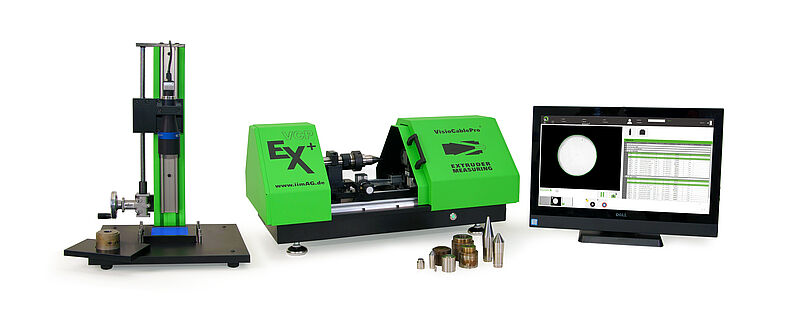

VCPEx+ inklusive VCPEx+ Stativ und All-In-One Windows PC
